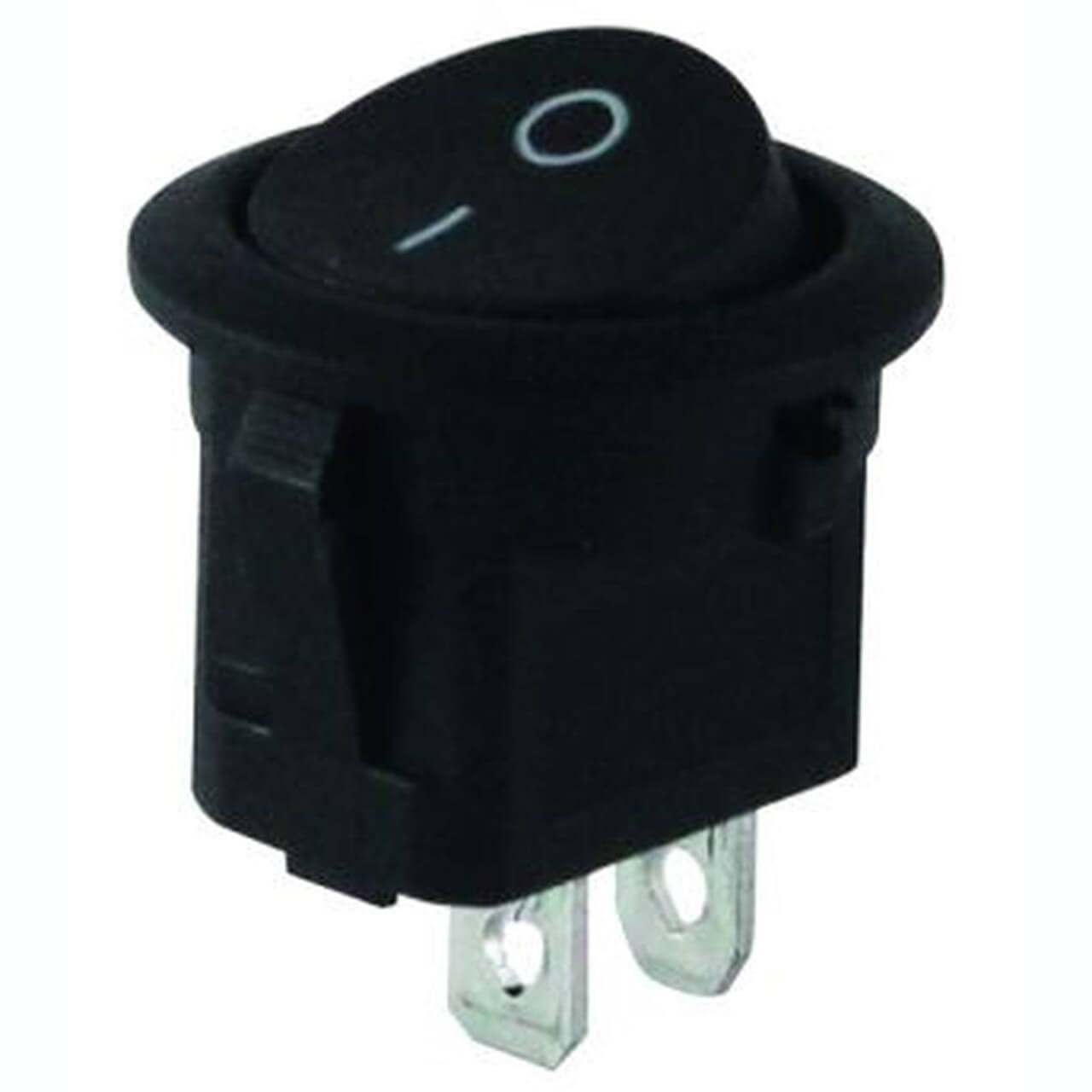

Клавишный переключатель круглый MRS-101-3-B черный 2 положения 1з TDM
Назначение
- Для коммутации электрических цепей управления и сигнализации напряжением переменного тока 250 В и постоянного тока от 12 В
Применение
- В бытовой сфере
- В промышленной технике
- В автомобильной промышленности
Материалы
- Корпус и детали выполнены из пластика, не поддерживающего горение
- Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации
Преимущества
- Крепление клавишных выключателей и переключателей осуществляется путем фиксации в отверстии на панели при помощи защелок на корпусе. Крепление тумблеров осуществляется путём фиксации с помощью резьбового соединения
- Рабочая температура среды от -30 0С до +80 0С, механическая износостойкость составляет не менее 10000 циклов
- Переключатели малогабаритной серии имеют степень защиты со стороны лицевой панели IP40, с влагозащитным колпачком IP65 и могут эксплуатироваться в пыльных и влажных помещениях
- Число полюсов, управляемых рукояткой-8, толкателем-2
Наименование параметра значение Номинальное напряжение переменного тока частотой 50 и 60Гц, В 250 Номинальное рабочее напряжение переменного тока частотой 50 и 60Гц, В 230 Номинальное рабочее напряжение постоянного тока, В 12 Номинальный ток, А от 3 до 20 Степень защиты со стороны контактного элемента IP00 Степень защиты со стороны лицевой панели IP40 Степень защиты с влагозащитным колпачком со стороны лицевой панели IP65 Диапазон рабочих температур, 0С От -30⁰С до +80⁰С Температура хранения От -40⁰С до +85⁰С Механический срок службы, циклов Не менее 10000 Сопротивление контактов, мОм <50 Сопротивление изоляции, мОм >100
| Артикул | Типоразмер | Габаритные размеры, мм | ||
|---|---|---|---|---|
| L | В | Н | ||
| SQ0703-0017 | Клавишный переключатель YL-206 черный 3 положения 2з+2з TDM | 30,85 | 25,45 | 34,05 |
| SQ0703-0018 | Клавишный переключатель YL-208-01 черный корпус красная клавиша (влагозащищенный) 2 положения 2з TDM | 30,85 | 25,45 | 34,05 |
| SQ0703-0019 | Клавишный переключатель YL-211-01 серый 2 положения 1з TDM | 21,05 | 14,85 | 26,05 |
| SQ0703-0020 | Клавишный переключатель YL-211-02 черный корпус красная клавиша 2 положения 1з TDM | 21,05 | 14,85 | 26,05 |
| SQ0703-0021 | Клавишный переключатель YL-211-03 черный (влагозащищенный) 2 положения 1з TDM | 21,05 | 14,85 | 26,05 |
| SQ0703-0022 | Клавишный переключатель YL-211-04 белый корпус красная клавиша 2 положения 1з TDM | 21,05 | 14,85 | 26,05 |
| SQ0703-0023 | Клавишный переключатель YL-211-05 черный 2 положения 1з TDM | 21,05 | 14,85 | 26,05 |
| SQ0703-0024 | Клавишный переключатель YL-202-01 черный 3 положения 1з+1з TDM | 30,5 | 13,5 | 37,9 |
| SQ0703-0025 | Клавишный переключатель YL-202-03 черный корпус красная клавиша 2 положения 1з TDM | 30,5 | 13,5 | 37,9 |
| SQ0703-0026 | Выключатель-тумблер 1021 (ТВ1-2) вкл.- откл. 1 группа контактов TDM | 29,00 | 15,80 | 53,00 |
| SQ0703-0027 | Переключатель-тумблер 1121 (ТП1-2) вкл.- вкл. 1 группа контактов TDM | 29,00 | 15,80 | 53,00 |
| SQ0703-0028 | Переключатель-тумблер 1122 (П2Т-1) вкл.- откл.- вкл. 1 группа контактов TDM | 29,00 | 15,80 | 53,00 |
| SQ0703-0029 | Выключатель-тумблер 1221 (ТВ2-2) вкл.- откл. 2 группы контактов TDM | 33,00 | 19,80 | 53,00 |
| SQ0703-0030 | Переключатель-тумблер 1321 (ТП2-2) вкл.- вкл. 2 группы контактов TDM | 33,00 | 19,80 | 53,00 |
| SQ0703-0031 | Переключатель-тумблер 1322 (П2Т-2) вкл.- откл.- вкл. 2 группы контактов TDM | 33,00 | 19,80 | 53,00 |
| SQ0703-0040 | Клавишный переключатель круглый MIRS-101-3-G зеленый с подсветкой 2 положения 1з TDM | 23,00 | 23,00 | 28,30 |
| SQ0703-0041 | Клавишный переключатель круглый MIRS-101-3-R красный с подсветкой 2 положения 1з TDM | 23,00 | 23,00 | 28,30 |
| SQ0703-0042 | Клавишный переключатель круглый MIRS-101-3-Y желтый с подсветкой 2 положения 1з TDM | 23,00 | 23,00 | 28,30 |
| SQ0703-0043 | Клавишный переключатель круглый MRS-101-3-B черный 2 положения 1з TDM | 23,00 | 23,00 | 28,30 |
| SQ0703-0044 | Клавишный переключатель IRS-101-G зеленый с подсветкой 2 положения 1з TDM | 30,50 | 13,50 | 37,9 |
| SQ0703-0045 | Клавишный переключатель IRS-101-Y желтый с подсветкой 2 положения 1з TDM | 30,50 | 13,50 | 37,9 |
| SQ0703-0046 | Клавишный переключатель IRS-101-R красный с подсветкой двойной 2 положения 1з+1з TDM | 31,30 | 25,00 | 38,00 |
| SQ0703-0047 | Клавишный переключатель MRS-201 черный 2 положения 2з TDM | 21,00 | 24,00 | 27,00 |
