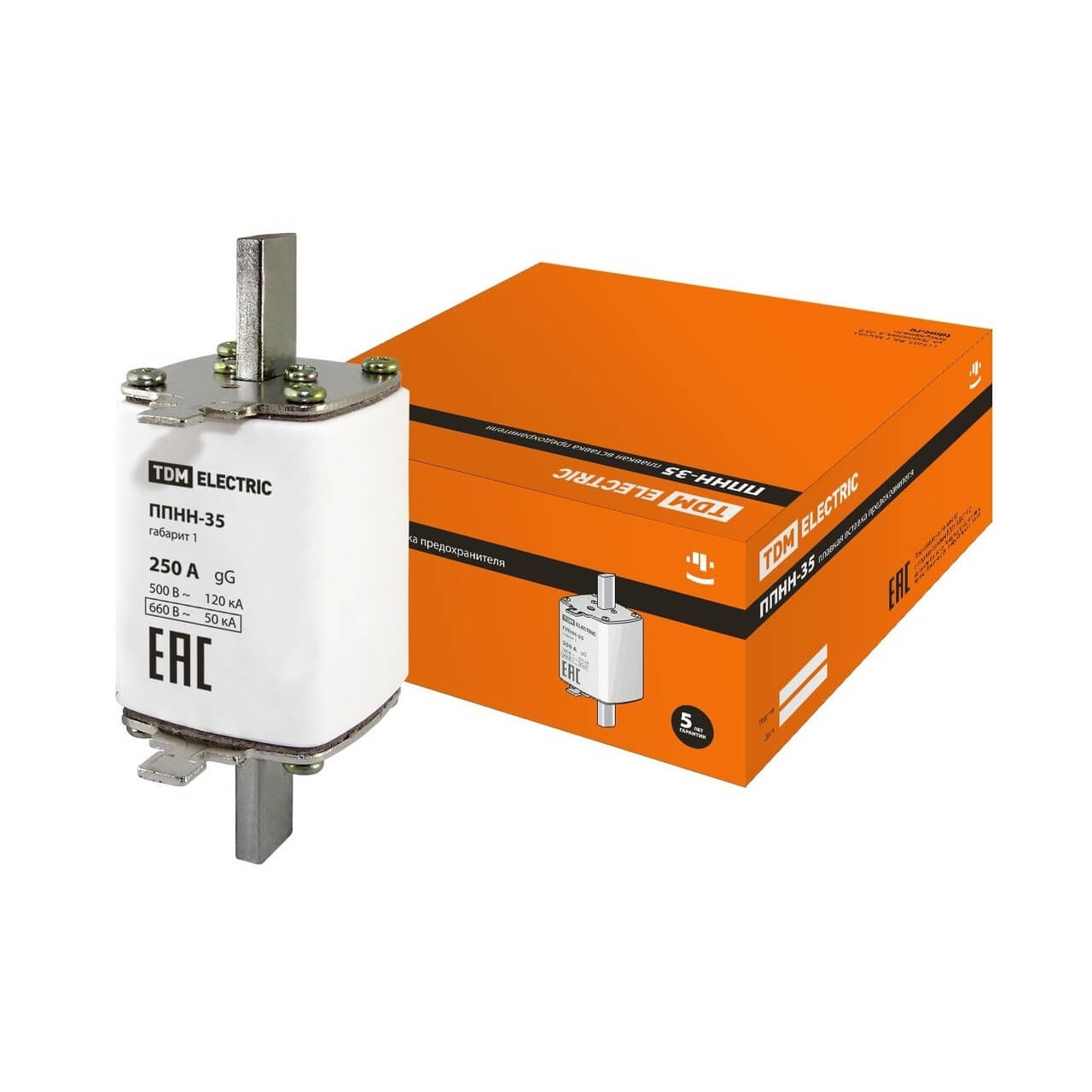

Плавкая вставка предохранителя ППНН-35, габарит 1, 250А TDM
Назначение
- Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.
Применение
- Вводно-распределительные устройства (ВРУ).
- Шкафы и пункты распределительные (ШРС, ШР, ПР).
- Оборудование трансформаторных подстанций (КСО, ЩО).
- Шкафы и ящики управления.
Материалы
- Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
- Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.
Маркировка
- Номинальный ток – значение тока в амперах (А), который предохранитель может проводить в продолжительном режиме работы.
- Номинальная отключающая способность – максимальный ток короткого замыкания, который предохранитель способен отключить.
- Тип предохранителя – «g» означает защиту с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания. «G» предохранитель служит для общего применения.
- Габарит предохранителя – данный параметр указывает на размеры предохранителя.
Конструкция
- Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.
- В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители.
- Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.
- Предохранители ППНН с отключающей способностью во всем диапазоне «gG» надежно срабатывают как при токах короткого замыкания, так и при перегрузках.
- Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.
Преимущества
- Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2.
- Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%.
- Широкий диапазон рабочих температур: от-45 С до +60 С.
Таблица аналогов
| Производитель | Наименование |
|---|---|
| TDM Electric | серия ППНН TDM Electric |
| ОАО «Кореневский завод низковольтной аппаратуры» г. Коренево | серии ППН, ПН-2 |
| ООО «Электроаппарат» г. Курск | серии ППН, ПН-2 |
| ООО «Стерлитамакское УПП ВОС» г. Стерлитамак | серия ПН-2 |
| ООО ЛПО «Электроаппарат» г. Липецк | серия ПН-2 |
| Наименование параметра | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Тип плавкой вставки | ППНН-33 | ППНН-33 | ППНН-33 | ППНН-33 | ППНН-33 | ППНН-33 | |
| Габарит предохранителя | 00С | 0 | 0 | 1 | 2 | 3 | |
| Номинальное напряжение, В | 400; 500; 660 | ||||||
| Тип держателя предохранителя | ДП-33 габарита 00 | ДП-33 габарита 0 | ДП-35 габарита 1 | ДП-37 габарита 2 | ДП-33 габарита 3 | ||
| Размер резьбы болтов выводов держателей предохранителей | М8 | М10 | М12 | ||||
| Номинальный ток держателей предохранителя, А | 160 | 250 | 400 | 630 | |||
| Номинальная частота, Гц | 50 | ||||||
| Диапазон отключения и категория применения | gG | ||||||
| Номинальная отключающая способность, кА | при 500 В | 120 | |||||
| при 660 В | 50 | ||||||
| Степень защиты по ГОСТ 14255 | IP00 | ||||||
| Рабочее положение | вертикальное или горизонтальное | ||||||
| Указатель срабатывания (индикатор) | выдвижной шток (боек) | ||||||
| Материал контактов | медь с гальваническим покрытием сплавом олово-висмут | ||||||
| Рукоятка смены плавкой вставки | PC-1 | ||||||
