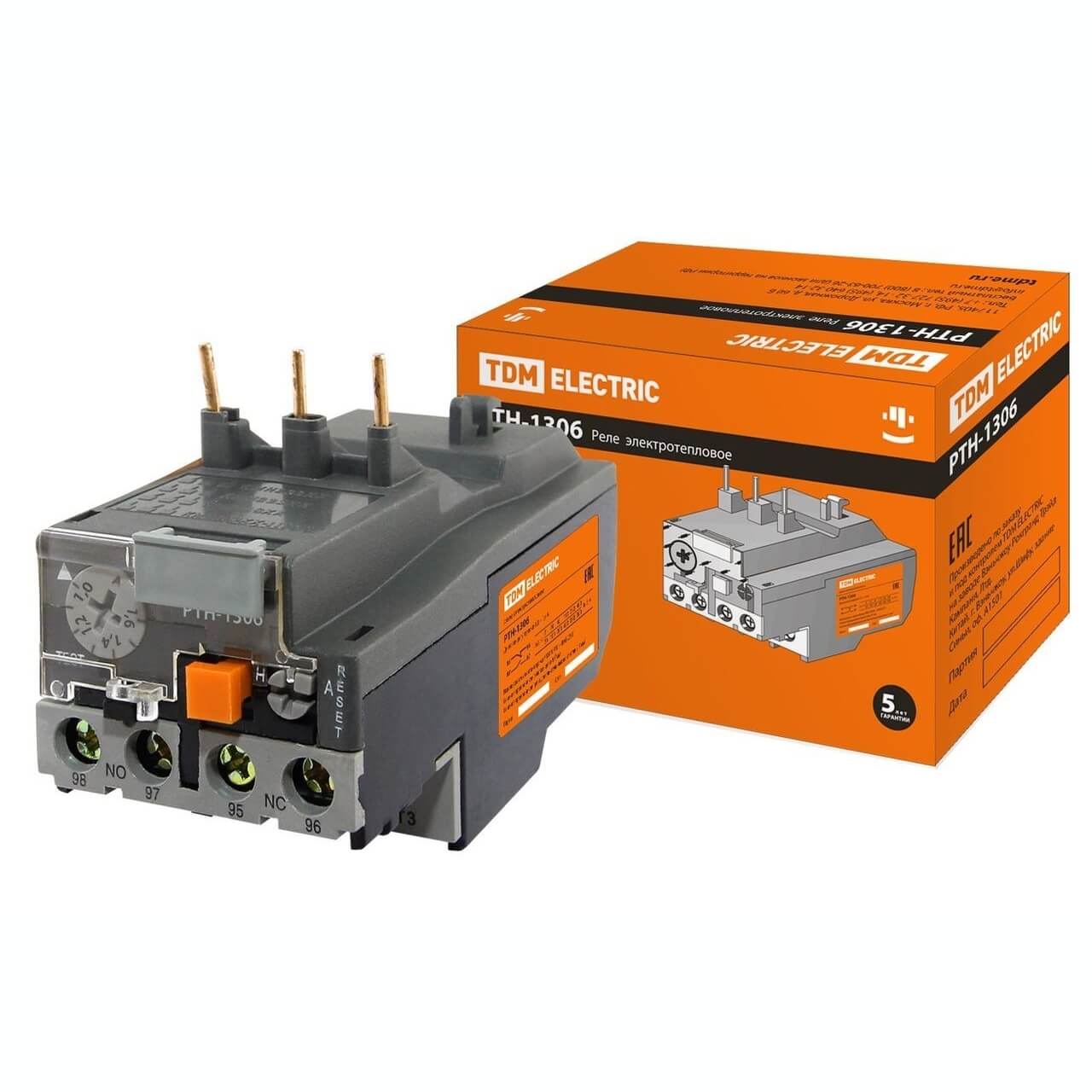

Реле электротепловое РТН-1306 1, 0-1, 6А TDM

Назначение

• Для защиты электродвигателей от перегрузки, ассиметрии фаз, затянутого пуска и заклинивания ротора.

Конструкция

• Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки
• Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
• О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
• Наличие кнопки «Тест» позволяет проверить работоспособность реле до его подключения в силовую цепь.
• Возможность принудительной остановки контактора.







РТН-1301...РТН-3353

Наименование параметра		Значение
Диапазон уставок реле, А		0,1÷32
Номинальное рабочее напряжение Uе, В		230~, 400~, 660~
Номинальное напряжение изоляции Ui, В		660
Номинальное импульсное напряжение Uimp, кВ		6
частота, Гц		50
Сечение присоединяемых проводников, мм2	Гибкий кабель без наконечника	1,5÷10
	Гибкий кабель с наконечником	1÷4
	Жесткий кабель	1÷6
Крутящий момент при затягивании, Н•м		2

РТН-3355...РТН-3365

Наименование параметра		Значение
Диапазон уставок реле, А		30÷93
Номинальное рабочее напряжение Uе, В		230~, 400~, 660~
Номинальное напряжение изоляции Ui, В		660
Номинальное импульсное напряжение Uimp, кВ		6
частота, Гц		50
Сечение присоединяемых проводников, мм2	Гибкий кабель без наконечника	4÷35
	Гибкий кабель с наконечником	4÷35
	Жесткий кабель	4÷35
Крутящий момент при затягивании, Н•м		9

РТН для КТН

Наименование	Артикул	Диапазон уставок реле, А	Рекомендуемый контактор
РТН-5370 63-90А TDM	SQ0712-0020	63-90	КТН 5115
РТН-5371 90-120А TDM	SQ0712-0021	90-120	КТН 5116
РТН-5372 110-135А TDM	SQ0712-0022	110-135	КТН 5150
РТН-5374 135-160А TDM	SQ0712-0023	135-160	КТН 5185
РТН-5376 150-180А TDM	SQ0712-0024	150-180	КТН 5225
РТН-6378 160-250А TDM	SQ0712-0025	160-250	КТН 5265
РТН-7372 200-320А TDM	SQ0712-0026	200-320	КТН 5330
РТН-7374 250-400А TDM	SQ0712-0027	250-400	КТН 6400
РТН-8370 320-500А TDM	SQ0712-0028	320-500	КТН 6500
РТН-8373 400-630А TDM	SQ0712-0029	400-630	КТН 7630

Тип реле	Рекомендуемые предохранители для защиты от коротких замыканий, А	Номинальный ток несрабатывания на средней части шкалы, А	Диапазон регулирования тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт	Сечение присоединяемых проводов, мм²
					Медь	Алюминий
РТН5370	250	75	63÷90	0,7	16	25
РТН5371	300	105	90÷120	0,7	25	35
РТН5372	400	120	110÷135	0,7	35	50
РТН5374	450	145	135÷160	0,7	50	70
РТН5376	500	165	150÷180	0,7	50	70
РТН5378	700	205	160÷250	2,5	70	95
РТН7372	800	260	200÷320	2,5	95	150
РТН7374	1000	325	250÷400	2,5	120	185
РТН8370	1500	410	320÷500	4	185	240
РТН8373	1800	515	400÷630	4,5	240	300
Время срабатывания при токе нагрузки 1,2 In и t окр.+20°С, минут, не более					20
Термическая стойкость реле при 18 x In, с					1
Установленная безотказная наработка, ч					30000
Число срабатываний при всех положениях регулятора тока несрабатывания					Не менее3000
Тип контакта вторичной цепи					1з+1р
