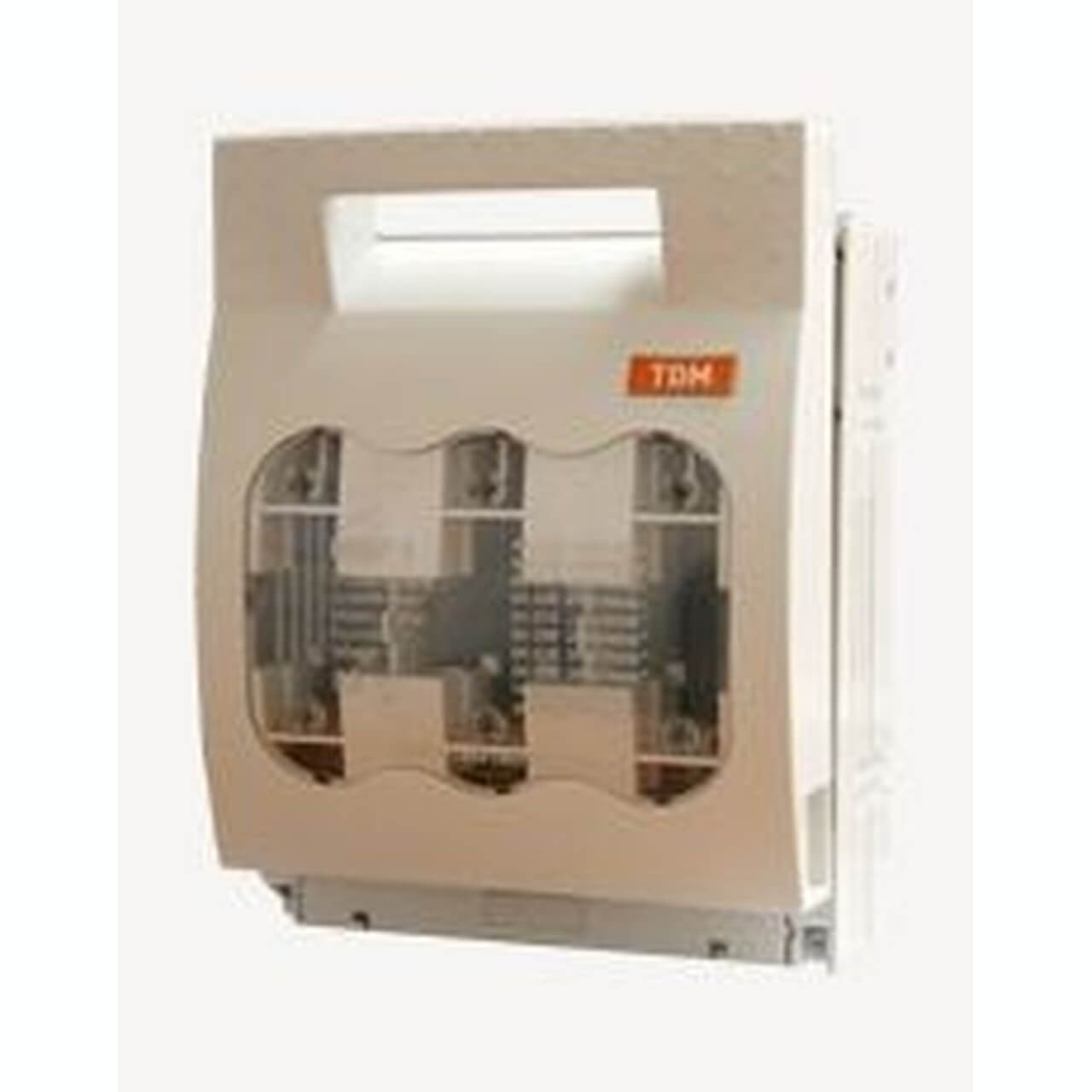

Выключатель-разъединитель с функцией защиты ПВР 00 3П 160A TDM
Назначение
- Для включения/отключения нагрузки (с видимым разрывом).
- Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Применение
- Вводно-распределительные устройства (ВРУ).
- Оборудование трансформаторных подстанций (КСО, ЩО).
- Шкафы и пункты распределительные (ШРС, ШР, ПР).
- Шкафы и ящики управления.
Материалы
- Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
- Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).
Конструкция
Выключатель-разъединитель с функцией защиты состоит из:
- трехполюсного основания, оснащенного зажимами для плавких вставок;
- верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
- нижнего защитного экрана контактов;
- съемной крышки с местом для установки плавкиx вставок.
Преимущества
- Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
- В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
- Механическая прочность изделия - до 1600 циклов включения/выключения.
- Возможность контроля напряжения щупом через отверстия на лицевой панели.
- Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
- Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.
Категории применения
| Наименование | Артикул | Тип тока | Категории применения, согласно ГОСТ | |||
| ПBP 00 TDM | SQ0726-0001 | AC | AC-23B 160A/400V | AC-23B 125A/500V | AC-21B 160A/660V | AC-22B 160A/660V |
| DC | DC-21B 160A/440V | DC-22B 125A/440V | DC-22B 160A/220V | |||
| ПBP 1 TDM | SQ0726-0002 | AC | AC-22B 250A/500V | AC-23B 250A/500V | AC-22B 250A/660V | AC-23B 250A/660V |
| DC | DC-22B 250A/440V | DC-23B 250A/440V | DC-22B 250A/220V | DC-23B 250A/220V | ||
| ПBP 2 TDM | SQ0726-0003 | AC | AC-22B 400A/500V | AC-23B 400A/500V | AC-22B 400A/660V | AC-23B 400A/660V |
| DC | DC-22B 400A/440V | DC-23B 400A/440V | DC-22B 400A/220V | DC-23B 400A/220V | ||
| ПBP 3 TDM | SQ0726-0004 | AC | AC-22B 630A/500V | AC-23B 630A/500V | AC-22B 630A/660V | AC-23B 630A/660V |
| DC | DC-22B 630A/440V | DC-23B 630A/440V | DC-22B 630A/220V | DC-23B 630A/220V | ||
| Наименование параметра | Значение |
|---|---|
| Соответствуют стандартам | ГОСТ Р 50030.3-99 |
| Номинальные частоты, Гц | 40-60 |
| Номинальный тепловой ток, А | 160 (ПВР 00); 250 (ПВР 1); 400 (ПВР 2); 630 (ПВР 3) |
| Число полюсов | 3 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP 20 |
| Коммутационная устойчивость, циклов коммутации, не менее | 300 |
| Механическая износостойкость, циклов В-О, не менее | 1600 |
