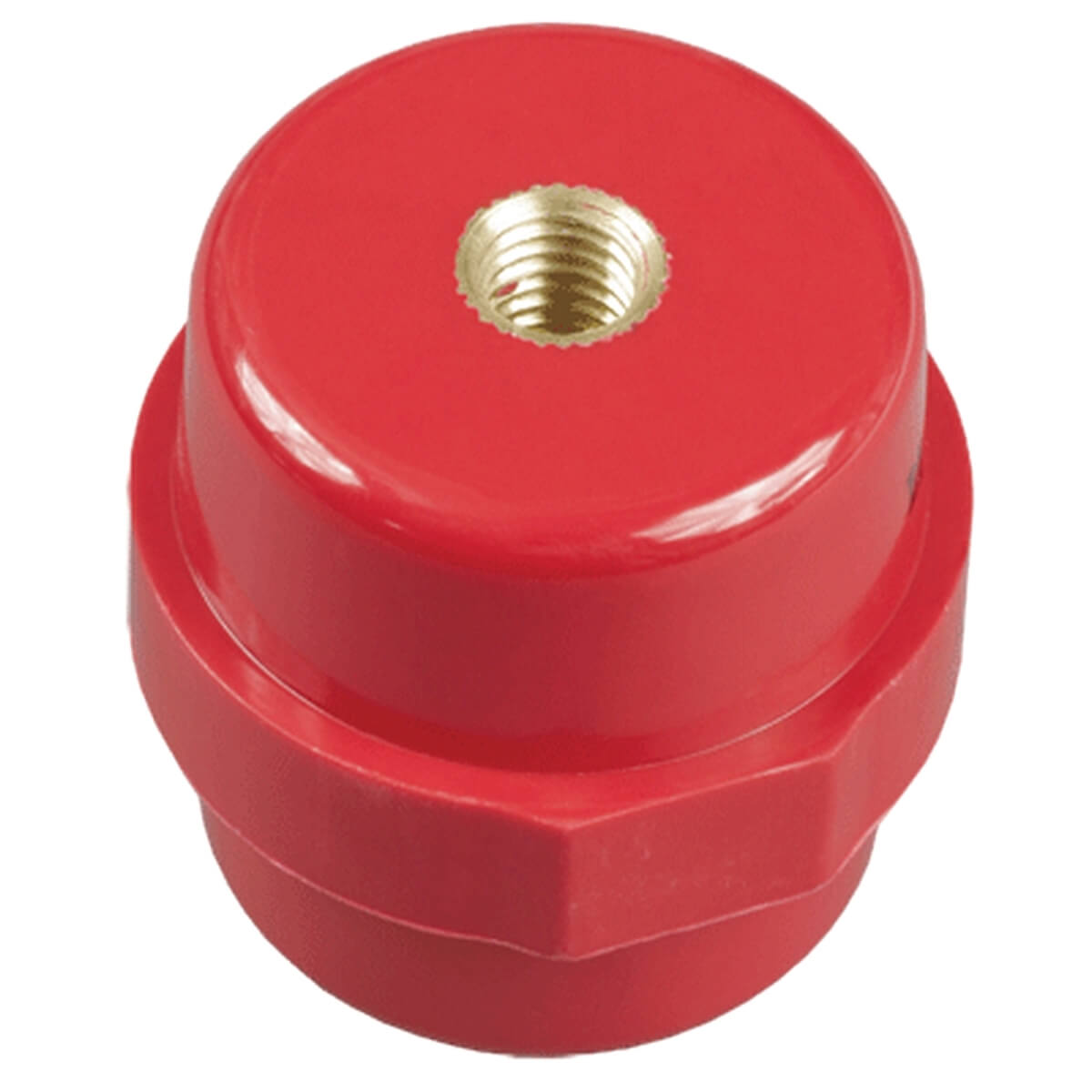

Изолятор SM76 (10) силовой с болтом ИЭК
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Преимущества:
-Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Технические характеристики
| Тип конструкции | изолятор SM |
| Количество полюсов | 1 |
| Максимальный номинальный ток | 1250 А |
| Расстояние между шинами | 50...125 мм |
| Номинальное рабочее напряжение | 1000В|
| Механ разрушающая сла на изгиб | 30 кН |
| Механ разрушающий крутящий момент | 0,8 кНм |
| Наибольший наружний диаметр | 50 мм |
| Нименьший наружний диаметр | 36 мм |
| Длина резьбы | 16 мм |
| Метрический размер резьбы - М | 10 мм |
| Количество болтов на изолятор | ≥2 шт |
| Температура эксплуатации, градусы | -40...+60 |
| Высота | 76,0 |
| Цвет | красный |
| Материал | полимерный материал |
| Вид или марка материала | полиамид усиленный стекловолокном |
| Срок службы, лет | 30 |
| Гарантия, лет | 3 |
