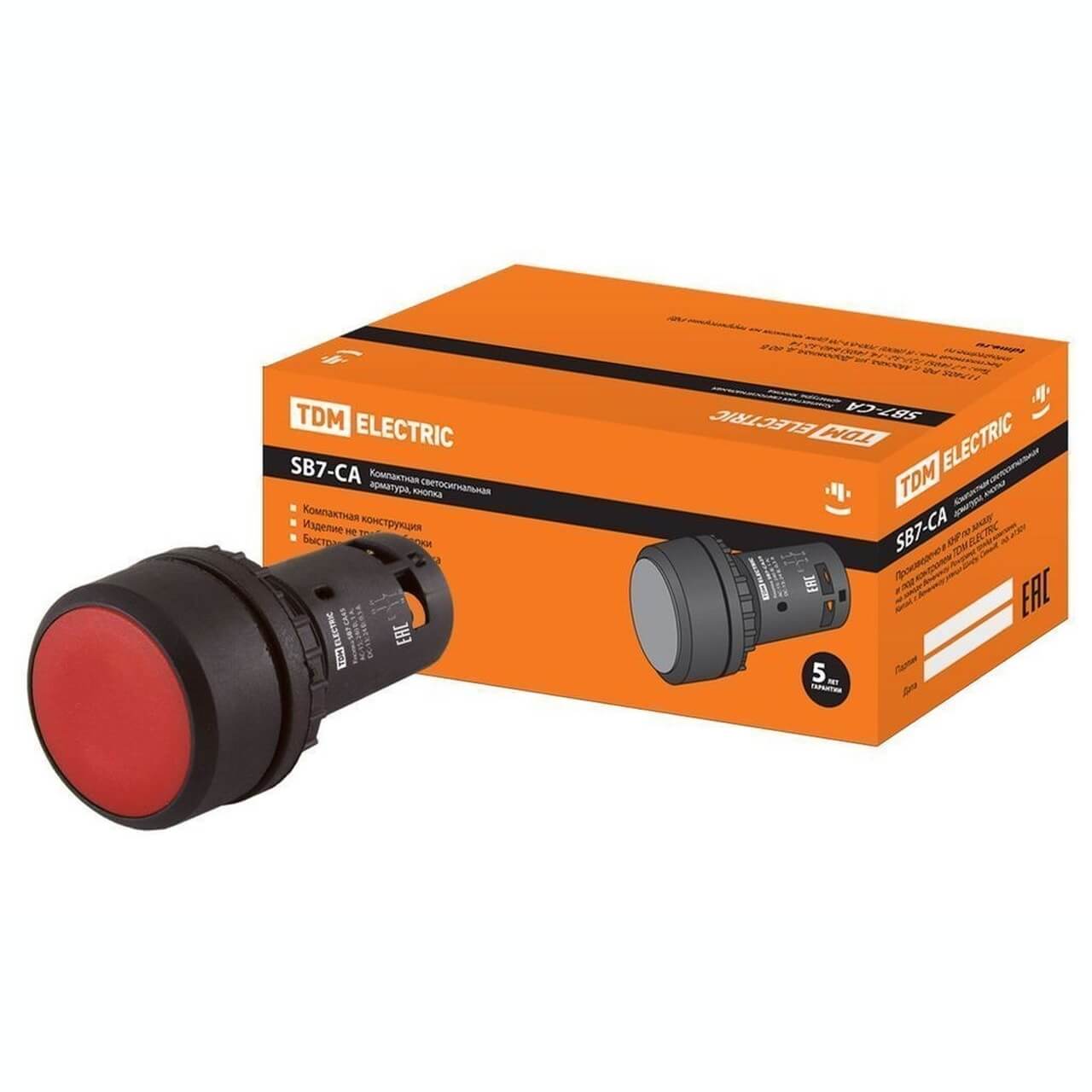

Кнопка SB7-CA45 d22мм 1з+1р красная TDM
азначение
- Для коммутации электрических цепей управления переменного напряжения до 660 В и частотой 50/60 Гц, а также постоянного напряжения до 400 В.
- Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
- Необходимые функции реализованы в одном прочном устройстве, что значительно упрощает монтаж.
Применение
- В промышленности, на объектах инфраструктуры, в строительстве.
- В системах КИПиА и РЗиА региональных электрических сетей.
- В системах автоматики и электроснабжения подвижного состава железнодорожного транспорта.
Конструкция
- Простая и быстрая установка, устойчивость к механическим
- воздействиям.
- Один блок выполняет все функции.
- Фронтальная часть аналогична фронтальной части различных устройств светосигнальной аппаратуры.
- Монтажная глубина не превышает 42 мм.
- До двух электрически изолированных контактов.
- Кнопки с фиксацией и с пружинным возвратом (с подсветкой и без подсветки).
- Кнопки аварийной остановки с грибовидной головкой ø40 мм, с фиксацией при срабатывании.
- Возврат поворотом.
- Переключатели (2- и 3-позиционные).
- Грибовидные кнопки.
| аименование параметра | Значение |
|---|---|
| Номинальное напряжение изоляции, В | 250 |
| Устройства со светодиодом: номинальное напряжение, В | 220/24 |
| Устройства со светодиодом: номинальный ток, мА | 15/15 |
| Номинальный тепловой ток, А | 5 |
| Номинальный рабочий ток, Ie Категория применения AC 15 | при 240 В - 1 A |
| Номинальный рабочий ток, Ie Категория применения DC 13 | при 24 В – 0,3А |
| Механическая износостойкость, млн циклов | обычные 0,7; с ключом 0,3 |
| Электрическая износостойкость, млн циклов | (3 600 циклов в час, коэффициент нагрузки 0,5) 0,6 |
| Клеммы | винтовые |
| Сечение подсоединяемого провода, мм² | min 1 x 0,5 |
| max 2 x 2,5 | |
| Момент затяжки, Нм | 0,8 |
| Степень защиты | IP40 |
| Рабочая температура окружающей среды, °С | от -25 до +55 |
| Температура хранения, °С | от -40 до +70 |
| Относительная влажность | ≤85% |
Вы можете купить Кнопка SB7-CA45 d22мм 1з+1р красная TDM недорого в компании «Энергоснабмонтаж» – электрооборудование в Барановичах по доступным ценам.
