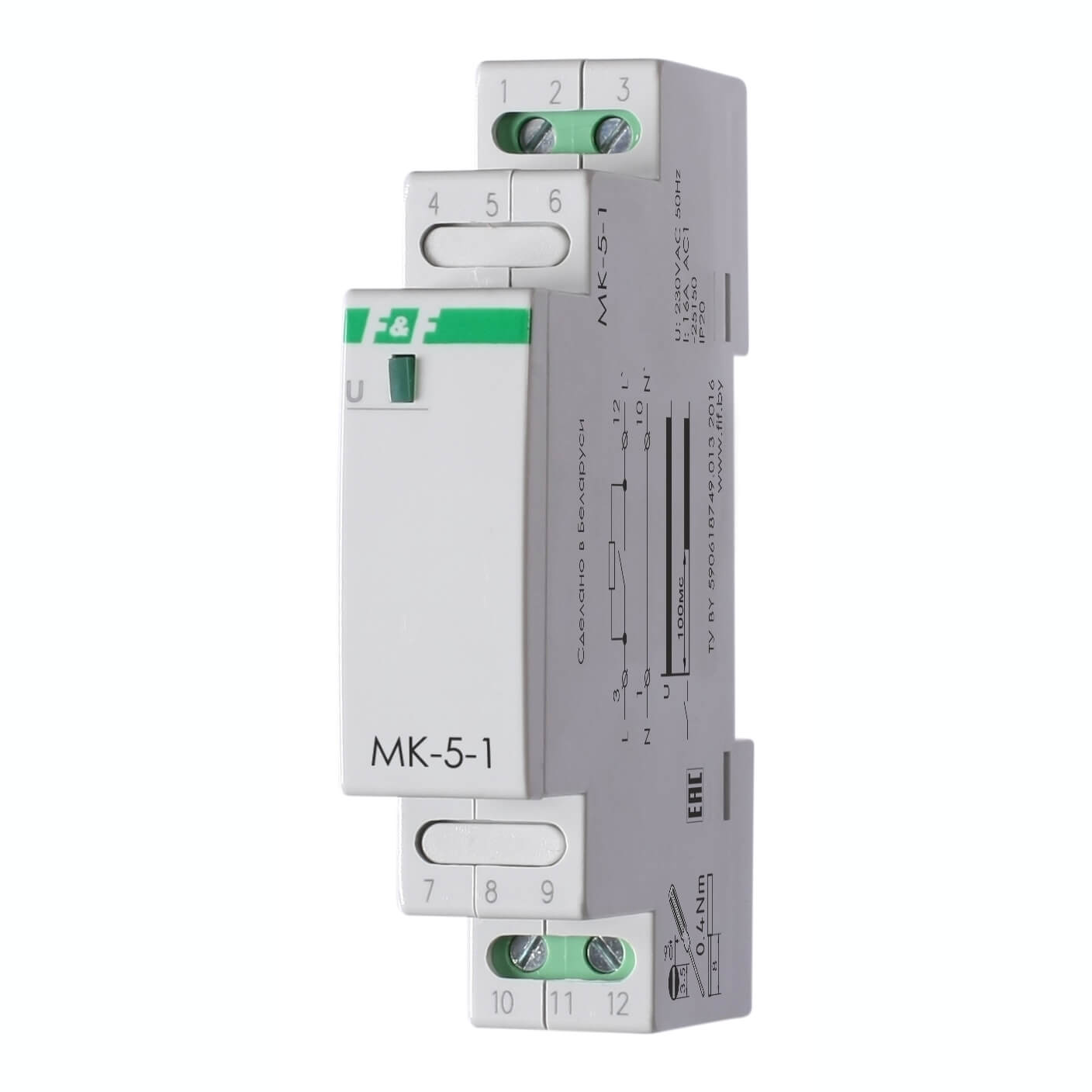

MK-5-1 модуль защиты контактов
Назначение
Модуль защиты контактов MK-5-1 предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.
Использование модуля защиты контактов позволяет:
- увеличить срок службы электрооборудования;
- предотвратить ложные срабатывания автоматических выключателей.
Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется защитить контакты выключателей и исполнительных реле от больших пусковых токов.
Принцип работы
При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным последовательным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и полный объем тока подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.
Технические характеристики
| Артикул | EA06.002.001 |
| Код ETIM | EC001437 |
| Номинальное напряжение питания | 230 В AC |
| Частота питающей сети | 50±1 Гц |
| Максимальный коммутируемый ток | 16 А АС-1 |
| Ограничение пускового тока | 8 А |
| Максимальное коммутируемое напряжение | 250 В АС |
| Максимальная ёмкость нагрузки | 3000 мкФ |
| Длительность ограничения пускового тока (Tз) | 0,1 с |
| Потребляемый ток | 25-50 мА |
| Диапазон рабочих температур | от -25 до +50°С |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы, 2,5 мм2 |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса (см. Приложение 1) | 1S |
| Монтаж | на DIN-рейке 35 мм |
| Степень защиты | IP 20 |
| Масса | 68 г |
