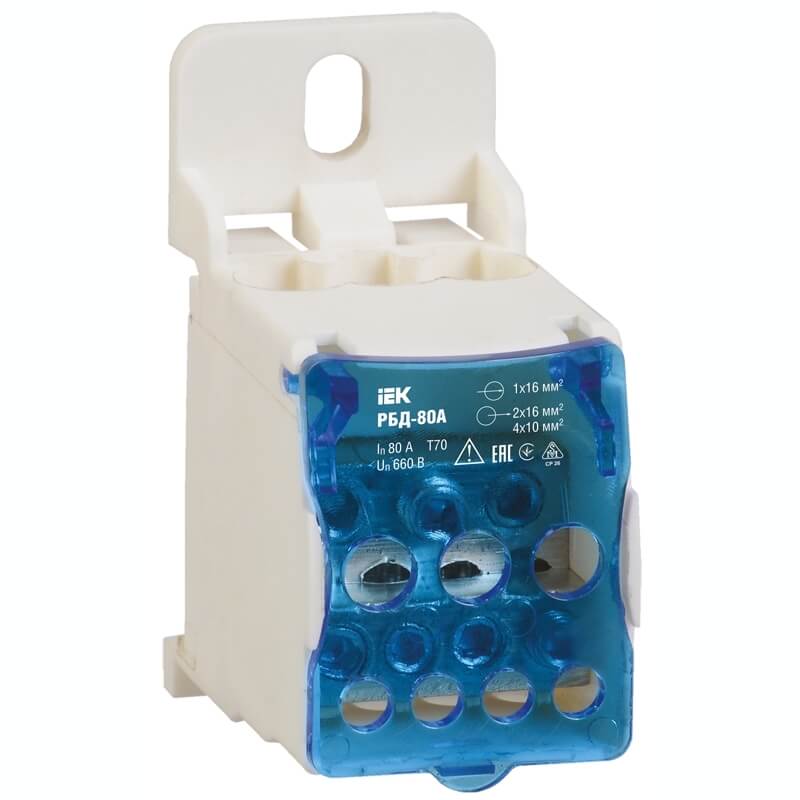

Распределительный блок на DIN-рейку РБД-80А
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Технические характеристики
| Тип монтажа | На DIN рейку, монтажную панель |
| Количество полюсов | 1 |
| Тип или способ подключения | винт |
| Количество соединений 10 мм² | 4 |
| Количество соединений 16 мм² | 3 |
| Общее количество соедниений | 7 |
| Материал | луженая медь |
| Материал корпуса | пластик, не поддерживающий горение |
| Высота | 66,0 мм |
| Ширина | 29.0 мм |
| Глубина | 45,5 мм |
| Номинальный ток | 80 А |
| Частота | 50 Гц |
| Номин напряжение | 660 В |
| Макс среднекрадратичный кратковрем ток Icw | 3.0 кА |
| Номин выдерживаемый импульсный ток Ipk | 22 кА |
| Степень защиты - IP | IP20 |
| Сечение подкл проводников на входe | 1х16 мм² |
| Сечение подкл проводников на выходe | 2х16; 4х10 мм² |
| Материал корпуса | пластик |
| Материал контакта | латунь |
| Температура эксплуатации | -40...+70 °C |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 3 |
Вы можете купить Распределительный блок на DIN-рейку РБД-80А недорого в компании «Энергоснабмонтаж» – электрооборудование в Барановичах по доступным ценам.
