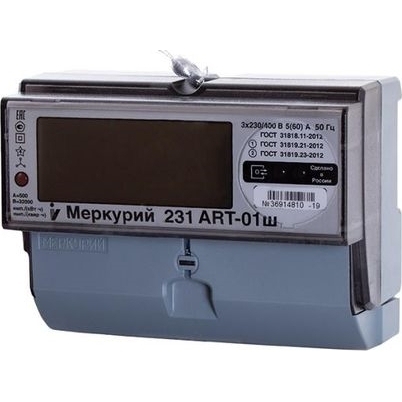

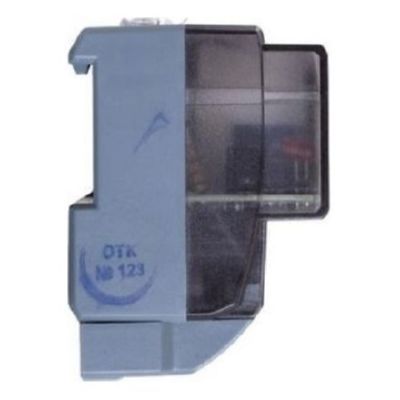

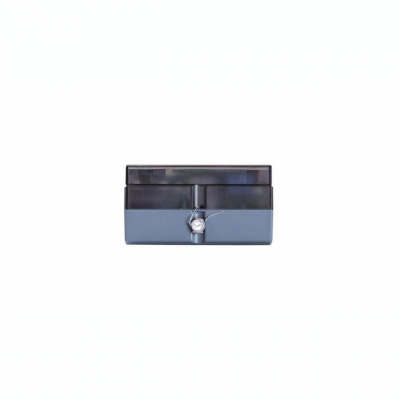

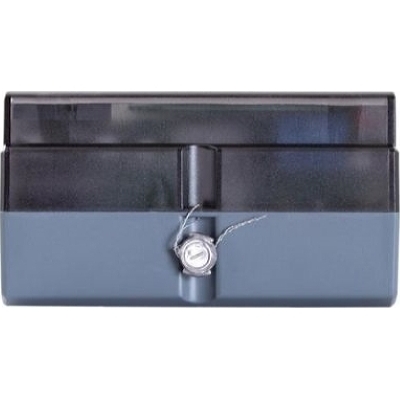

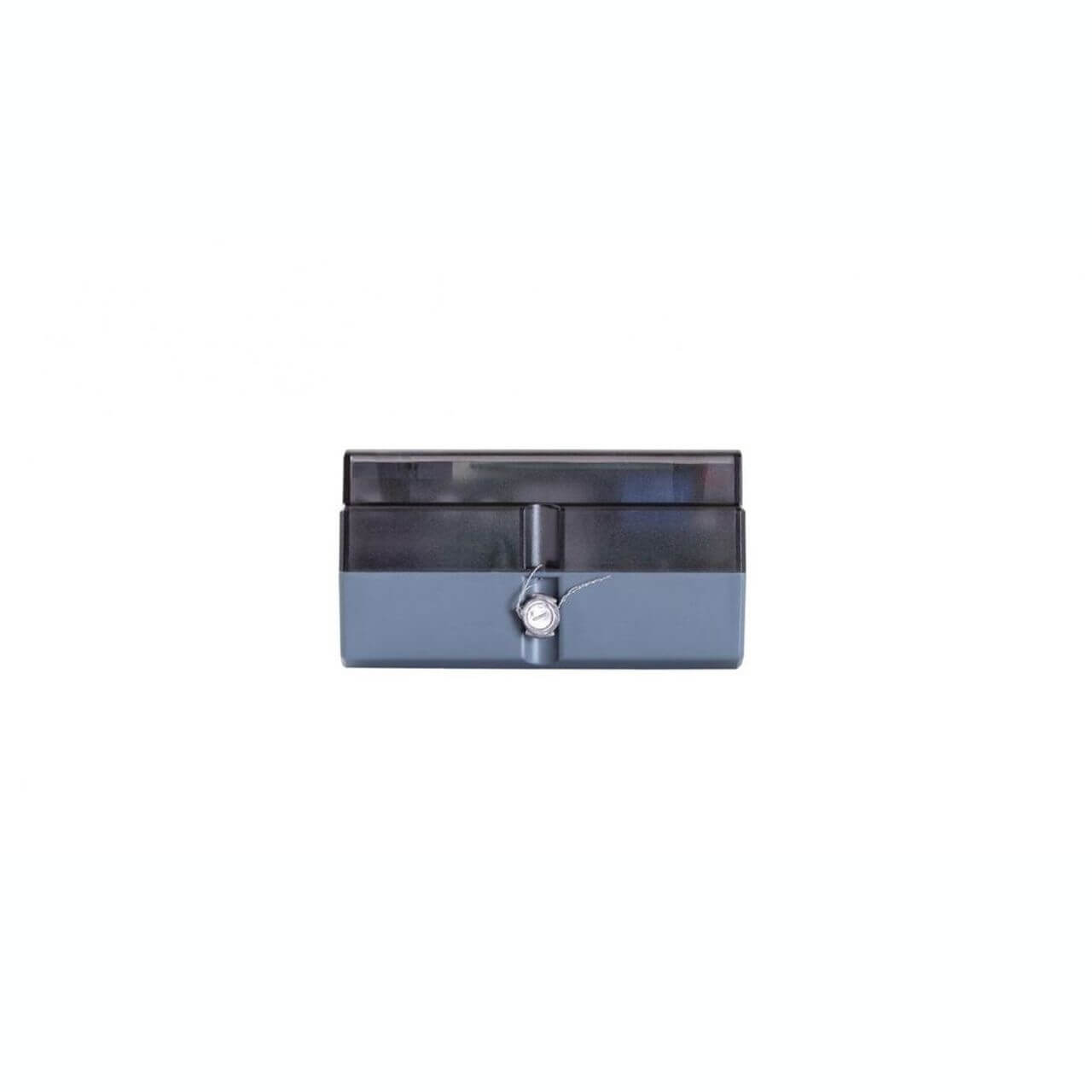

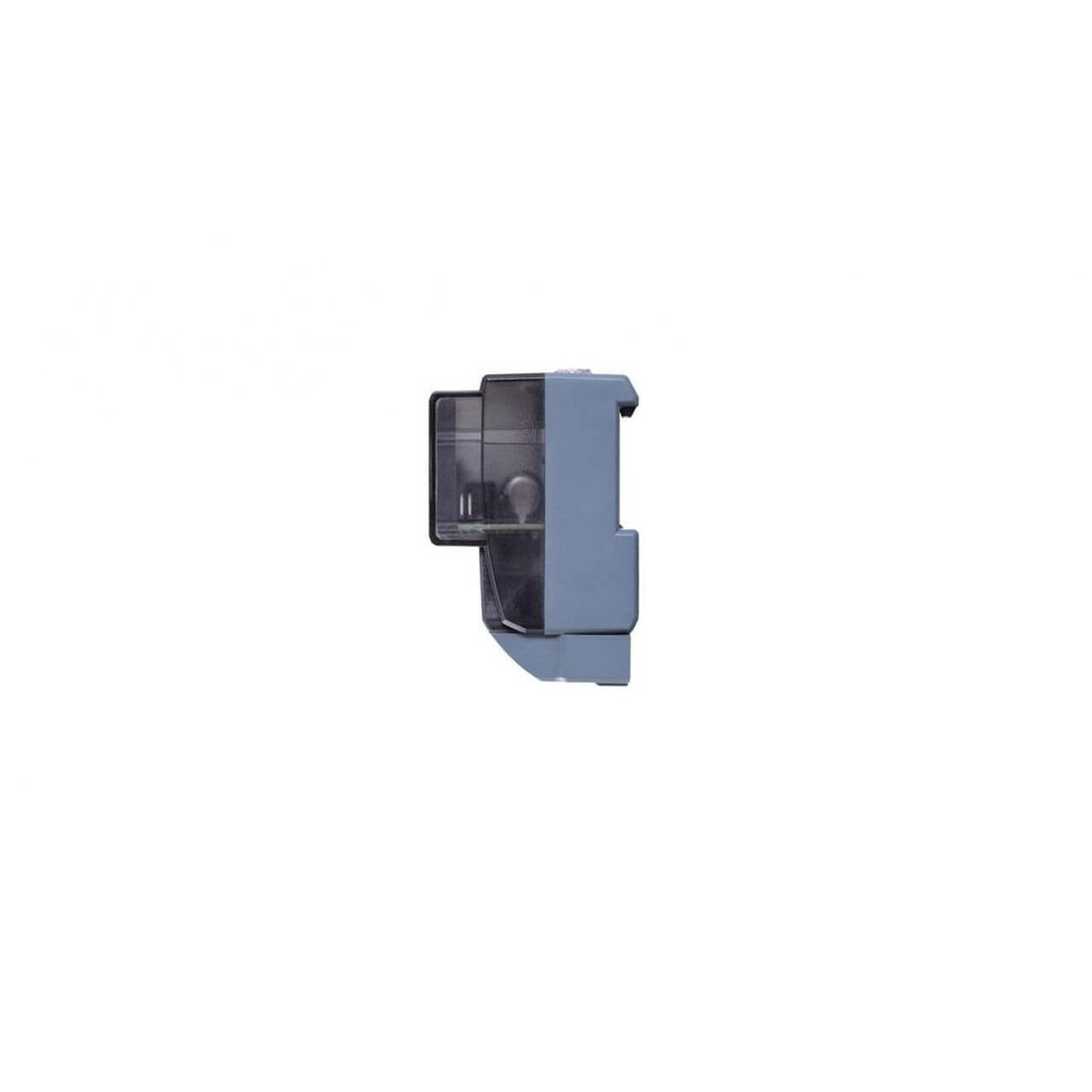

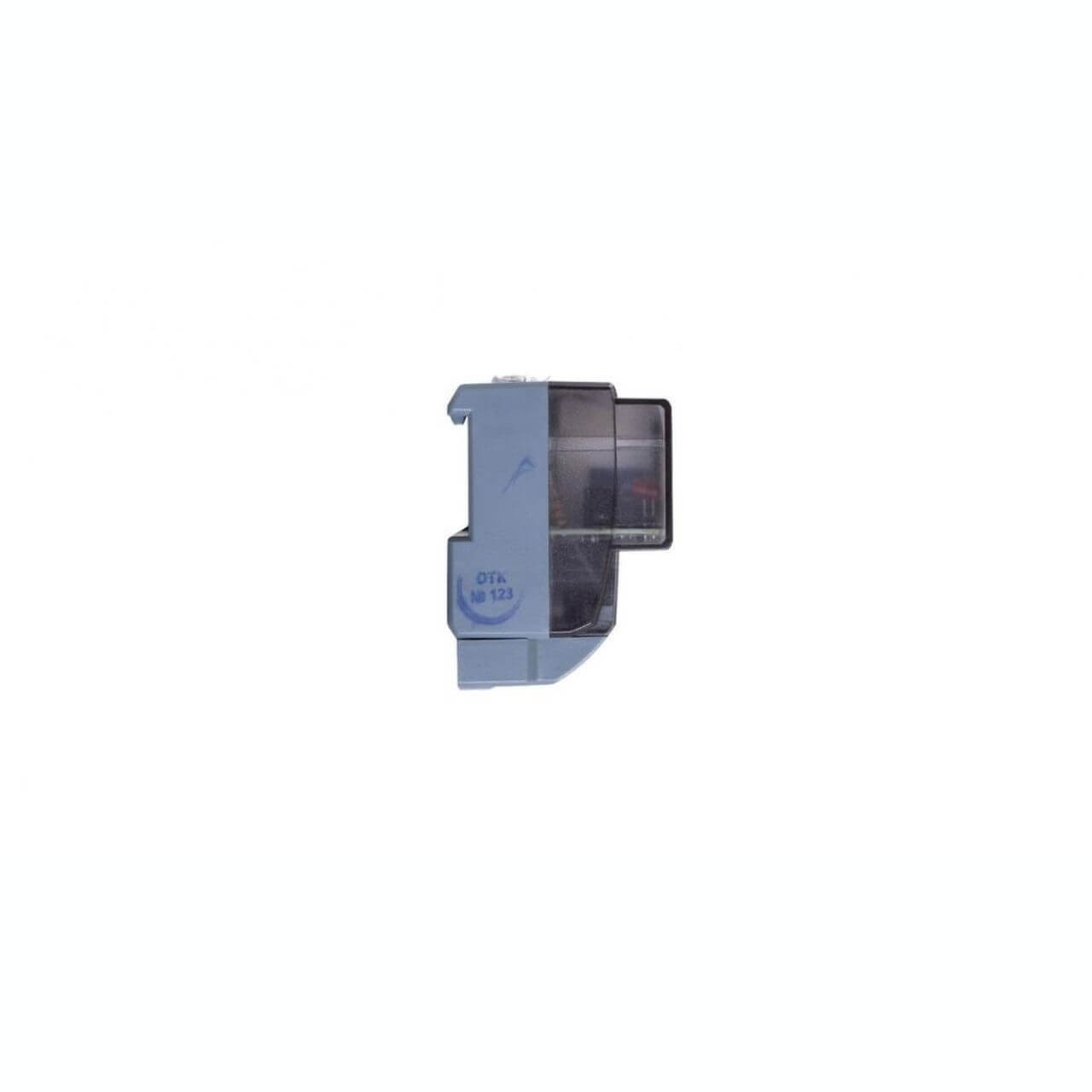

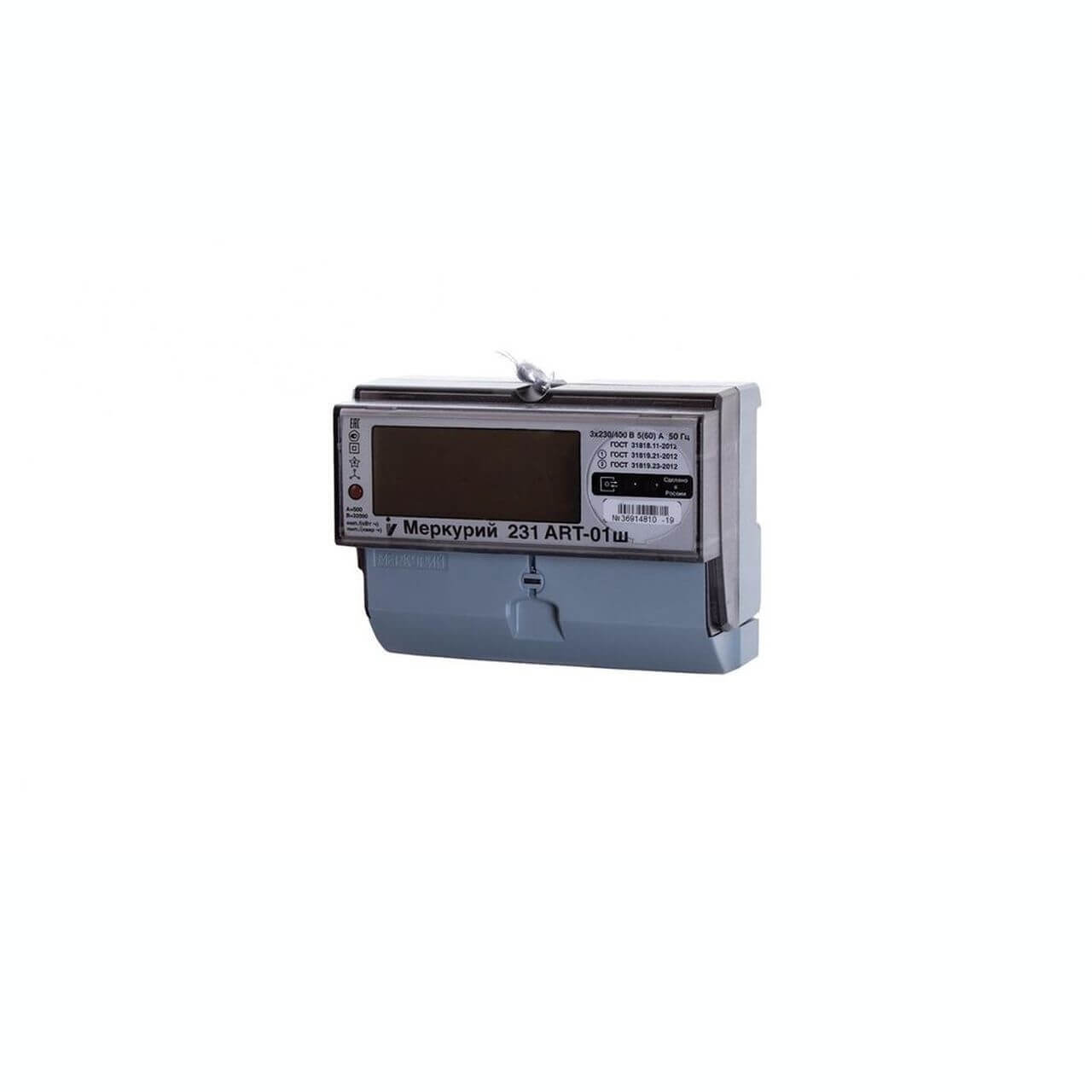

Счетчик электроэнергии Меркурий 231 ART-01 ш 2 Тарифа МСК
Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и возможностью передачи информации через оптопорт.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
А – учет активной энергии
R – учет реактивной энергии
Т – внутренний тарификатор, электронные пломбы
ш – измерительные элементы – шунты
Особенности:
Минимальные габариты в своем классе, крепление на DIN-рейку.
Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий.
Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
Неразъемная конструкция, разрушаемая при попытке вскрытия.
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени: энергия всего от сброса показаний; энергия на начало текущих и 123 предыдущих суток; энергия на начало текущего и 36 предыдущих месяцев; энергия на начало текущего и предыдущего года; расход за текущие и предыдущие сутки; расход за текущий и 11 предыдущих месяцев.
Учет электроэнергии независимо от фазировки токовых цепей(учет по модулю).
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Автоматическая самодиагностика с индикацией ошибок.
Энергонезависимая электронная пломба.
Запись несанкционированных воздействий в нестираемые журналы событий.
Индикация параметров на ЖКИ при отключенном питании.
Неразъемная конструкция, разрушаемая при попытке вскрытия.
| Тип счетчика | электронный |
| Количество фаз | трёхфазный |
| Тип тарифа | многотарифный |
| Количество тарифов | 4 |
| Класс точности счетчиков (актив. / реактив.) | 1/2 |
| Номинальное напряжение, В | 3*230/400 |
| Базовый / максимальный ток, А | 5/60 |
| Максимальный ток в течение 10 мс | 30*I макс |
| Чувствительность при измерении активной энергии, А | 0,02 |
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5/9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,5 |
| Межповерочный интервал, лет | 16 лет |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 0,50 |

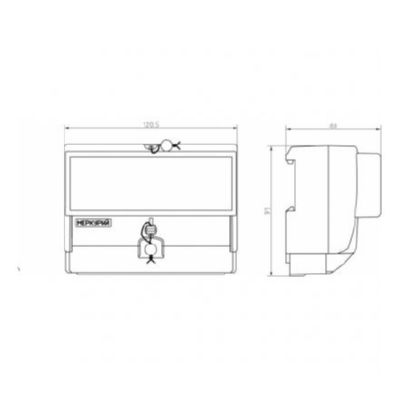

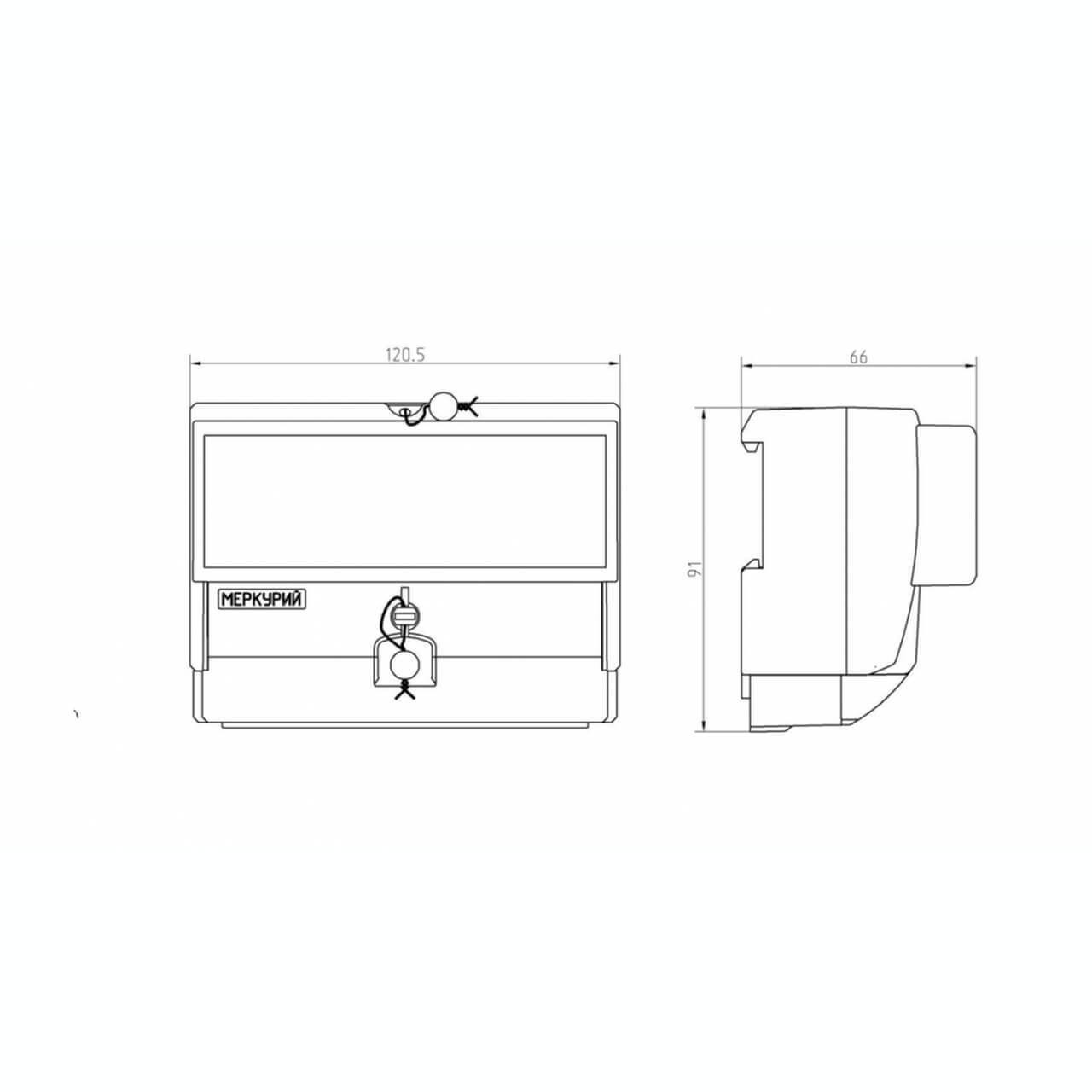

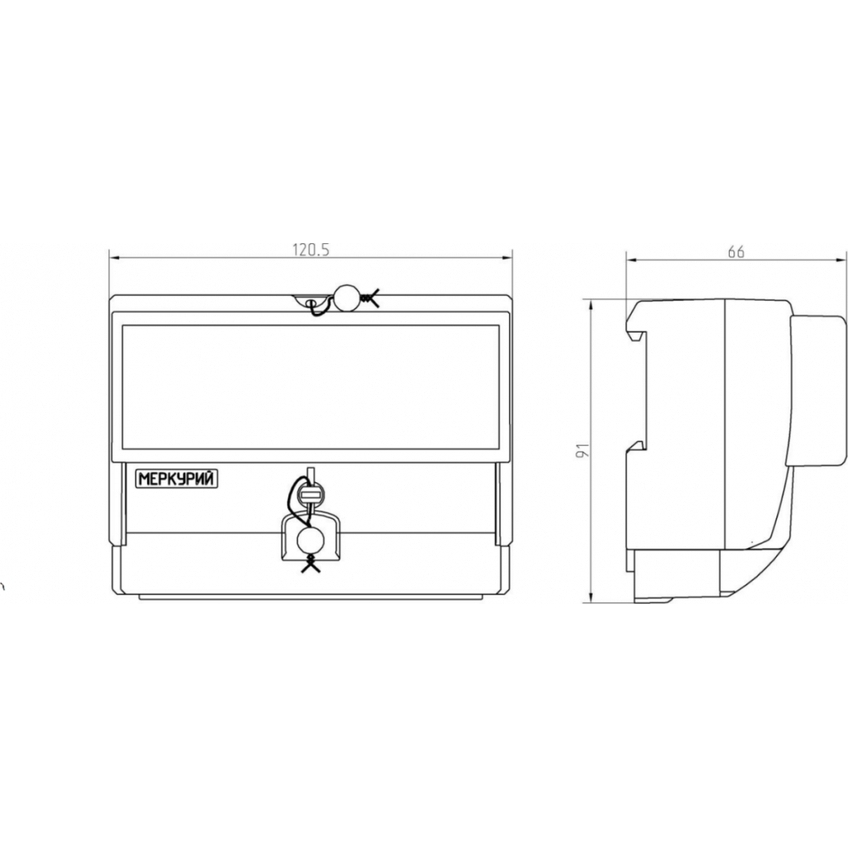

| Габариты (ДхШхВ), мм | 120x90x65 |
| Наработка на отказ, не менее, ч | 220 000 |
| Гарантийный срок эксплуатации, лет | 3 |
| Упаковка, шт | 1/32 |
